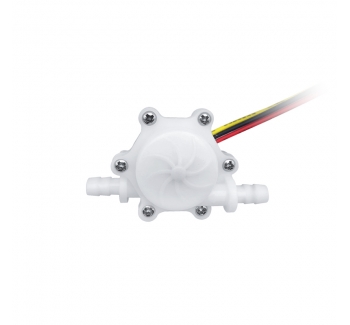

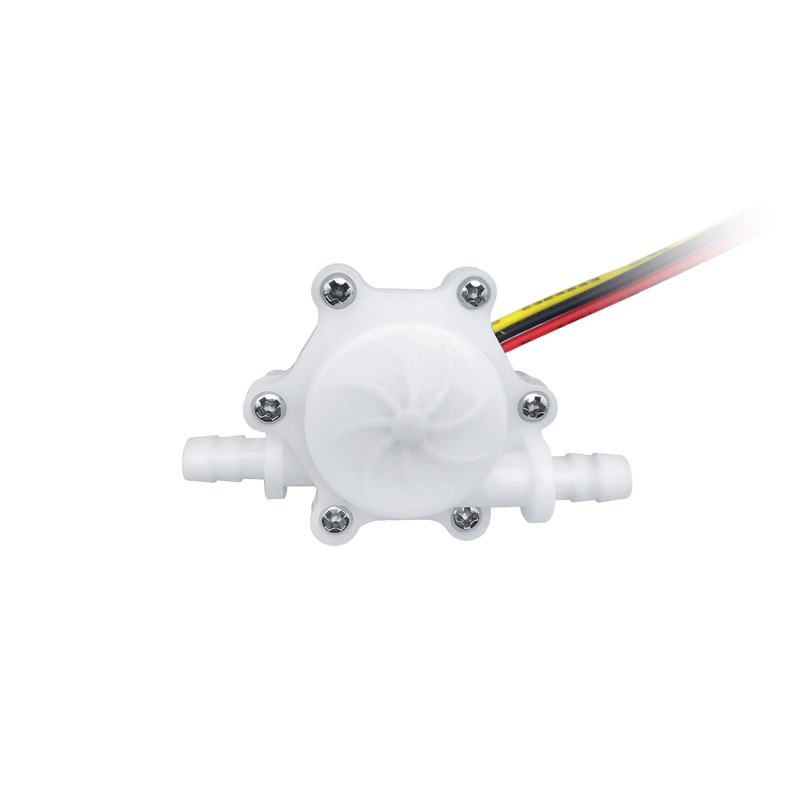

USN-HS06PA快锁式水流量传感器
参数：快插式水流量传感器，6mm宝塔接头，联接方便；计量准确，启动流量小，通过流量大，精度高。方便安装，快捷安全，小型塑料流量计，小型流量计，小型水流开关，一字型进出水，霍尔工作原理，脉冲信号输出，可用来计量流量，最小启动流量可达到0.15L/MIN，最大流量为4.5L/MIN，最大压力为0.8mpa，材料为食品级POM材料，可用在食品和医疗设备上。
红色为正极，黑色为负极，黄色为脉冲信号；
可用于滤芯管理器、直饮机、净水器、咖啡机、饮水机、能量水机，净水机，啤酒机，红酒柜，机械设备，直饮机，医疗设备，激光设备，坐便器等等用仪器设备。连接线的长度和连接端子的类型可根据客户要求来设定。
USN-HS06PA霍尔流量传感器有四种型号：流量范围和计算公式如下：
系列一：0.15-1.5L/min; 瞬时流量公式：F=76Q±5%; 累积流量特性：1L=4021HZ±10%
系列二：0.2-2.5L/min;瞬时流量公式：F=48Q±5%; 累积流量特性：1L=2650HZ±10%
系列三：0.3-3L/min，瞬时流量公式：F=26Q±8%; 累积流量特性：1L=1576HZ±10%
系列四：0.3-4.5L/min 瞬时流量公式：F=16Q±8%; 累积流量特性：1L=1146HZ±10%
技术参数：
1、环保型设计，外壳和叶轮采用食品级POM材质，小巧实用，可任意角调节；转轴材质为SUS304材质，经久耐用。
2、双端为插管式结构，连接更方便；
3、霍尔元件为日本进口，灵敏可靠；
4、流量范围：见上表，
5、工作电压和输出电压：
普通款：DC4.5-18V，额定电压5V，输出高电平4.5V，低电平0.5V;
PLC款：DC5-24V，额定电压DC24V，输出高电平23.5V，低电平0.5V;
低功耗版（10μA）：DC3.3-5.5V，额定电压5V，输出高电平4.5V，低电平0.5V;
6、工作电流：≤10mA，低功耗版（10μA）
7、脉冲输出占空比50±10%；
8、工作温度：-20-60℃
9、工作压力：≤0.8Mpa
10、电气强度：AC500V 50Hz
11、引线长度：15cm/32cm,其他长度可定做
12、接头规格：XH2.54/SM2.54，其他插头可以定做。
13、绝缘电阻：≥100M Ohm
注意事项：
1、 为了避免颗粒、 杂物进入传感器， 在传感器的入水口必须安装过滤网；
2、 当磁性材料或对传感器产生磁力的材料靠近传感器时， 其特征可能有所变化；
3、 水流量传感器的安装须避开震动和摇晃的环境和应用， 以免影响传感器的测量精度；
4、 请勿擅自拆开水流量传感器以防损坏， 凡擅自拆解过的水流量传感器均不在保修范围之列；
5、 未使用过本结构类型传感器， 用于直接替代时可能有不合适之处， 敬请及时提出；
6、工作电压和输出电压有区别，请酌情选择：
7、接PLC时请务必使用PLC供电和接收信号，不能单独供电，容易烧掉霍尔。
适用范围：
水流量传感器主要用于燃气热水器、电热水器、洗衣机、售水机、壁挂炉、电磁热水器、水控（一体式）机、控水机、热泵热水工程、一卡通管理系统、智能水表IC水表、校园卡售水系统、自助售水（贩卖）机、水处理设备、配水配药设备、冷却系统、循环系统、智机械设备、加热设备、仪器仪表、制药（制济）设备等
USN-HS06PA Quick-Lock Water Flow Sensor
Parameters:
• Quick-connect water flow sensor with a 6mm barbed fitting for easy connection.
• Accurate measurement with low start-up flow,high flow capacity,and high precision.
• Easy to install,quick and safe.Compact plastic flow meter,small flow meter,small water flow switch,straight-line water inlet and outlet,based on the Hall effect principle,pulse signal output,suitable for measuring flow.
• The minimum start-up flow can reach 0.15L/MIN,with a maximum flow of 4.5L/MIN and a maximum pressure of 0.8MPa.Made of food-grade POM material,suitable for food and medical equipment.
Color Coding:
• Red for positive,black for negative,and yellow for pulse signal.
Applications:
• Suitable for filter core managers,drinking water machines,water purifiers,coffee machines,water dispensers,energy water machines,water purifiers,beer machines,wine cabinets,mechanical equipment,medical devices,laser equipment,toilets,and other instruments and devices.The length of the connecting wire and the type of terminal can be customized according to customer requirements.
USN-HS06PA Hall Flow Sensor Models:
• Four models are available with the following flow ranges and calculation formulas:
Series One:0.15-1.5L/min;Instantaneous flow formula:F=76Q±5%;Accumulative flow characteristic:1L=4021HZ±10%
Series Two:0.2-2.5L/min;Instantaneous flow formula:F=48Q±5%;Accumulative flow characteristic:1L=2650HZ±10%
Series Three:0.3-3L/min;Instantaneous flow formula:F=26Q±8%;Accumulative flow characteristic:1L=1576HZ±10%
Series Four:0.3-4.5L/min;Instantaneous flow formula:F=16Q±8%;Accumulative flow characteristic:1L=1146HZ±10%
Technical Parameters:
• Environmentally friendly design with a food-grade POM shell and impeller,compact and practical,with adjustable angles;the shaft material is SUS304,durable.
• Dual-end plug-in structure for easier connection.
• Hall element is imported from Japan,sensitive and reliable.
• Flow range:see the table above.
• Operating voltage and output voltage:
• Standard version:DC4.5-18V,rated voltage 5V,output high level 4.5V,low level 0.5V.
• PLC version:DC5-24V,rated voltage DC24V,output high level 23.5V,low level 0.5V.
• Low-power version(10μA):DC3.3-5.5V,rated voltage 5V,output high level 4.5V,low level 0.5V.
• Operating current:≤10mA,low-power version(10μA).
• Pulse output duty cycle:50±10%.
• Operating temperature:-20-60℃.
• Operating pressure:≤0.8Mpa.
• Electrical strength:AC500V 50Hz.
• Lead length:32cm,other lengths can be customized.
• Connector specifications:XH2.54/SM2.54,other connectors can be customized.
• Insulation resistance:≥100M Ohm.
• Warranty period:one year when used in pure water environment.
Precautions:
• To prevent particles and debris from entering the sensor,a filter screen must be installed at the sensor's water inlet.
• The characteristics may change when magnetic materials or materials that generate magnetic forces are near the sensor.
• The installation of the water flow sensor should avoid environments and applications with vibrations and shaking to ensure measurement accuracy.
• Do not disassemble the water flow sensor to prevent damage.Any sensor that has been disassembled is not covered by the warranty.
• If you have not used this type of sensor before and intend to use it as a direct replacement,please let us know promptly.
• There are differences in operating voltage and output voltage.Please choose according to your needs:
• When connecting to a PLC,please use the PLC's power supply and signal reception.Do not power separately,as this may damage the Hall element.
Applications:
• The water flow sensor is mainly used in gas water heaters,electric water heaters,washing machines,water vending machines,wall-mounted furnaces,electromagnetic water heaters,water control(integrated)machines,water control machines,heat pump hot water projects,one-card management systems,intelligent water meters(IC water meters),campus card water vending systems,self-service water(vending)machines,water treatment equipment,water distribution and dosing equipment,cooling systems,circulation systems,intelligent mechanical equipment,heating equipment,instruments and meters,pharmaceutical(preparation)equipment,etc.
USN-HS06PA Schnellverschluss-Wasserflussensor
Parameter:
• Schnellverschluss-Wasserflussensor mit 6 mm Zapfnippel für einfache Verbindung.
• Genau gemessen mit niedrigem Startfluss,hoher Flusskapazität und hoher Präzision.
• Leicht zu installieren,schnell und sicher.Kleiner Plastik-Flussmesser,kleiner Flussmesser,kleiner Wasserflusschalter,geradliniger Wasseranschluss und-ablauf,basierend auf dem Hall-Effekt-Prinzip,Pulssignal-Ausgabe,geeignet für die Messung des Flusses.
• Der minimale Startfluss beträgt 0,15 l/min,mit einem maximalen Fluss von 4,5 l/min und einem maximalen Druck von 0,8 MPa.Herstellung aus Lebensmittelgrad-POM-Material,geeignet für Lebensmittel-und medizinische Geräte.
Farbcodierung:
• Rot für Pluspol,schwarz für Minuspol und gelb für Pulssignal.
Anwendungen:
• Geeignet für Filterkerzen-Manager,Trinkwasserbereiter,Wasserfilter,Kaffeemaschinen,Wasserspender,Energie-Wasserbereiter,Wasserbereiter,Bierbereiter,Weinvitrine,Maschinen und Geräte,medizinische Geräte,Lasertechnik,Toiletten und andere Geräte und Anwendungen.Die Länge des Verbindungskabels und die Art des Anschlusssteckers können nach Kundenwünschen angepasst werden.
USN-HS06PA Hall-Flussensor-Modelle:
• Vier Modelle mit folgenden Flussbereichen und Berechnungsformeln:
Serien Eins:0,15-1,5 l/min;Momentanflussformel:F=76Q±5%;Akkumulativer Flussmerkmale:1 l=4021 Hz±10%
Serien Zwei:0,2-2,5 l/min;Momentanflussformel:F=48Q±5%;Akkumulativer Flussmerkmale:1 l=2650 Hz±10%
Serien Drei:0,3-3 l/min;Momentanflussformel:F=26Q±8%;Akkumulativer Flussmerkmale:1 l=1576 Hz±10%
Serien Vier:0,3-4,5 l/min;Momentanflussformel:F=16Q±8%;Akkumulativer Flussmerkmale:1 l=1146 Hz±10%
Technische Parameter:
• Umweltfreundliches Design mit einem Lebensmittelgrad-POM-Gehäuse und-Flügelrad,kompakt und praktisch,mit einstellbaren Winkeln;das Achsmaterial ist SUS304,haltbar.
• Doppelendiger Steckverbinder für einfachere Verbindung.
• Hall-Element ist aus Japan importiert,empfindlich und zuverlässig.
• Flussbereich:siehe obige Tabelle.
• Betriebsspannung und Ausgangsspannung:
• Standard-Version:Gleichstrom 4,5-18 V,Nominalspannung 5 V,Ausgangsspannung Hoch 4,5 V,Ausgangsspannung Tief 0,5 V.
• PLC-Version:Gleichstrom 5-24 V,Nominalspannung Gleichstrom 24 V,Ausgangsspannung Hoch 23,5 V,Ausgangsspannung Tief 0,5 V.
• Niedrigleistungs-Version(10μA):Gleichstrom 3,3-5,5 V,Nominalspannung 5 V,Ausgangsspannung Hoch 4,5 V,Ausgangsspannung Tief 0,5 V.
• Betriebsstrom:≤10 mA,Niedrigleistungs-Version(10μA).
• Pulsausgangs-Tastverhältnis:50±10%.
• Betriebstemperatur:-20-60°C.
• Betriebsdruck:≤0,8 MPa.
• Elektrische Festigkeit:Wechselstrom 500 V,50 Hz.
• Leitungslänge:15 cm/32 cm,andere Längen können angepasst werden.
• Steckerverbindungs-Spezifikationen:XH2,54/SM2,54,andere Stecker können angepasst werden.
• Isolationswiderstand:≥100 M Ohm.
• Garantiezeitraum:Ein Jahr bei Verwendung in reinem Wasser.
Vorsichtsmaßnahmen:
• Um Partikel und Fremdkörper im Sensor zu verhindern,muss ein Filtergitter am Wasseranschluss des Sensors installiert werden.
• Die Merkmale können sich ändern,wenn magnetische Materialien oder Materialien,die magnetische Kräfte erzeugen,in der Nähe des Sensors sind.
• Die Installation des Wasserflussensors sollte Erschütterungen und Schwingungen vermeiden,um die Messgenauigkeit zu gewährleisten.
• Zerlegen Sie den Wasserflussensor nicht,um Schäden zu vermeiden.Jeder zerlegte Sensor ist nicht im Garantieschutz.
• Wenn Sie diesen Sensor-Typ noch nie verwendet haben und ihn als direkte Ersatzlösung verwenden möchten,geben Sie dies bitte rechtzeitig bekannt.
• Es gibt Unterschiede in der Betriebsspannung und der Ausgangsspannung.Bitte wählen Sie entsprechend:
• Wenn Sie den Sensor an eine PLC anschließen,verwenden Sie bitte die PLC-Stromversorgung und-empfang.Ein separates Anschließen der Stromversorgung kann zu Schäden am Hall-Element führen.
Anwendungen:
• Der Wasserflussensor wird hauptsächlich in Gaswasserheizern,Elektrowasserheizern,Waschmaschinen,Wasser-Vending-Maschinen,Wandkesseln,Elektromagnetischen Wasserheizern,Wassersteuerungsgeräten(integriert),Wasserversorgungsgeräten,Wärmepumpen-Wasserprojekten,One-Card-Management-Systemen,Intelligente Wasserzähler(IC-Wasserzähler),Campus-Karte Wasser-Vending-Systemen,Selbstbedienungs-Wasser(Vending)-Maschinen,Wasserbehandlungssystemen,Wasserzuteilungs-und-dosierrungssystemen,Kühlsystemen,Zirkulationssystemen,Intelligente Maschinen und Geräte,Heizungssystemen,Messinstrumenten,Pharmazeutische(Präparations)Geräte usw.verwendet.
