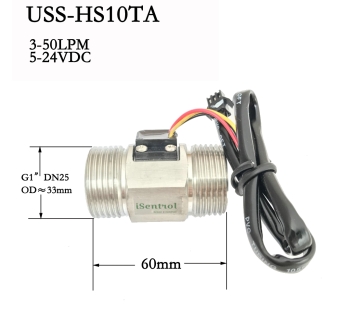

开水100度耐温USS-HS10TA一寸304不锈钢霍尔水流量传感器3-50L/min型号：USS-HS10TA流量范围：3-50L/min（升每分钟）接口尺寸：BSPP G1"外形尺寸mm：60mm最小通径：23mm工作电压：5-24V DC PLC版,5-18V DC,1.8-5.5V DC 低功耗版引线长度：标准35cm 可定做线尾接头：SM2.54 3P 可定做测量介质：纯净水工
型号： USS-HS10TA
流量范围： 4-50L/min（升每分钟）
接口尺寸： BSPP G1"

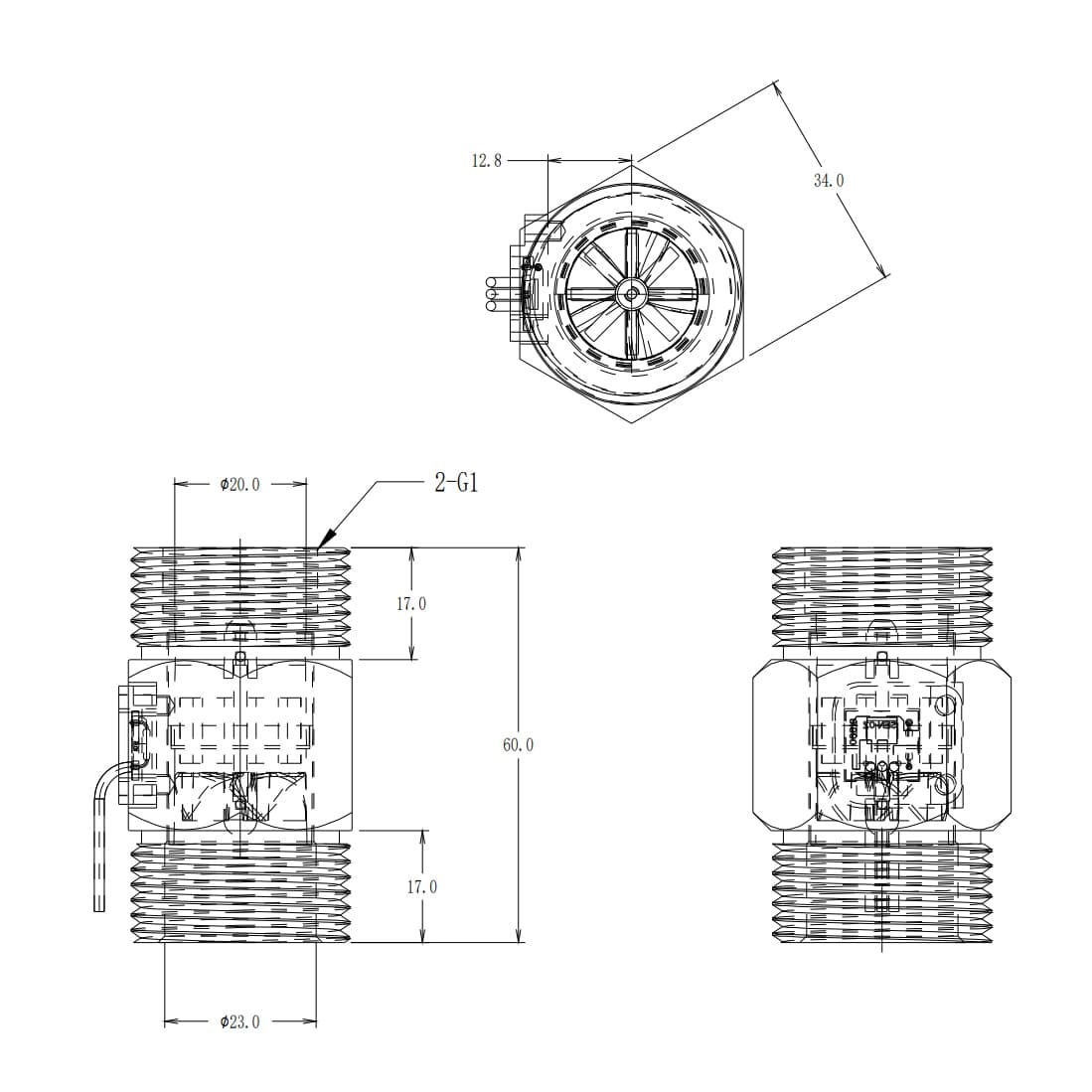

外形尺寸mm： 60mm
最小通径： 23mm
工作电压： 5-24V DC, 1.8-5.5V DC 低功耗版
引线长度： 标准35cm 可定做
线尾接头： SM2.54 3P 可定做
测量介质： 纯净水
工作耐温： 100℃
工作耐压： 1.75Mpa
输出类型： NPN型脉冲信号
最大电流： 10mA，低功耗版（10μA）
主体材质： 304不锈钢
转轴材质： 304不锈钢
电气强度： AC500V 50Hz,不击穿或闪络
脉冲占空比： 50%± 10%
绝缘电阻： ＞100MΩ
累积流量特性1L=?Hz： 225
瞬时流量特性F=5Q，±5%
测量方向： 单向
安装方向： 无要求
1、304不锈钢螺纹一字型结构，坚固耐用；
2、双端为螺纹结构，连接更方便；
3、霍尔元件为国产，灵敏可靠；
4、输入电压为5V时，输出高电平4.5V。输入电压为24V时，输出高电平为23.5V。
5、接线：红正黑负黄色输出，其他规格可定做
6、定做需要满足一定的数量要求。
注意事项：
1、 为了避免颗粒、 杂物进入传感器， 在传感器的入水口必须安装过滤网；
2、 当磁性材料或对传感器产生磁力的材料靠近传感器时， 其特征可能有所变化；
3、 水流量传感器的安装须避开震动和摇晃的环境和应用， 以免影响传感器的测量精度；
4、 请勿擅自拆开水流量传感器以防损坏， 凡擅自拆解过的水流量传感器均不在保修范围之列；
5、 未使用过本结构类型传感器， 用于直接替代时可能有不合适之处， 敬请及时提出；
6、工作电压和输出电压有如下区别，请酌情选择：
常规款：DC5-24V，额定电压DC24V，输出高电平23.5V，低电平0.5V;
低功耗版（10μA）：DC3.3-5.5V，额定电压5V，输出高电平4.5V，低电平0.5V;
7、接PLC时请务必使用PLC供电和接收信号，不能单独供电，容易烧掉霍尔。
适用范围：
水流量传感器主要用于燃气热水器、电热水器、洗衣机、售水机、壁挂炉、电磁热水器、水控（一体式）机、控水机、热泵热水工程、一卡通管理系统、智能水表IC水表、校园卡售水系统、自助售水（贩卖）机、水处理设备、配水配药设备、冷却系统、循环系统、智机械设备、加热设备、仪器仪表、制药（制济）设备等

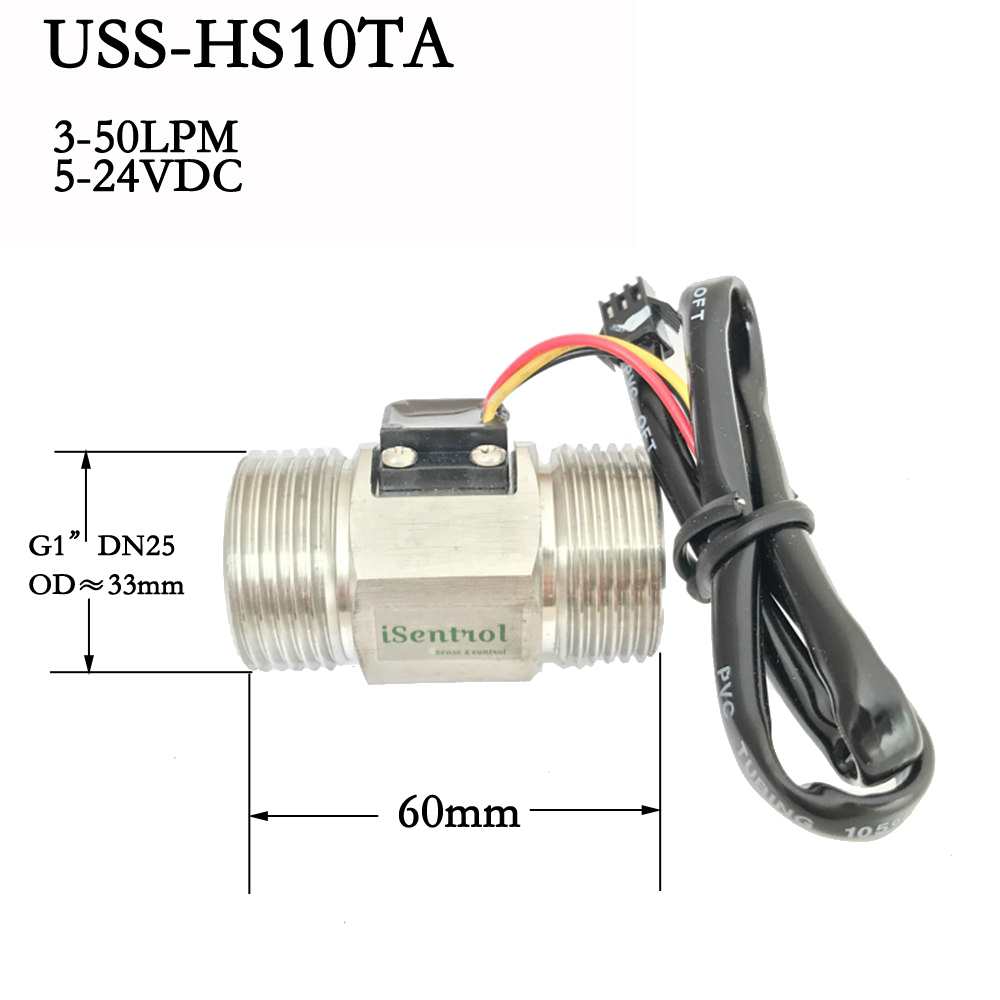

Boiling Water 100°C Temperature Resistant USS-HS10TA 1-Inch 304 Stainless Steel Hall Water Flow Sensor 4-50L/min
Model: USS-HS10TA
Flow Range: 4-50L/min (liters per minute)
Connection Size: BSPP G1"
Dimensions: 60mm
Minimum Orifice: 23mm
Operating Voltage: 5-24V DC, 1.8-5.5V DC (low-power version)
Lead Length: Standard 35cm (customizable)
Connector: SM2.54 3P (customizable)
Measuring Medium: Pure water
Operating Temperature Resistance: 100°C
Operating Pressure Resistance: 1.75MPa
Output Type: NPN pulse signal
Maximum Current: 10mA (low-power version: 10μA)
Body Material: 304 stainless steel
Shaft Material: 304 stainless steel
Electrical Strength: AC500V 50Hz, no breakdown or flashover
Pulse Duty Cycle: 50%±10%
Insulation Resistance: >100MΩ
Cumulative Flow Characteristic (1L=?Hz): 225
Instantaneous Flow Characteristic (F=5Q, ±5%)
Measurement Direction: Unidirectional
Installation Direction: No specific requirement
1. 304 stainless steel threaded straight-through structure, robust and durable;
2. Double-threaded ends for easier connection;
3. Domestic Hall element, sensitive and reliable;
4. At 5V input, output high level is 4.5V; at 24V input, output high level is 23.5V.
5. Wiring: Red (positive), Black (negative), Yellow (output); other specifications customizable.
6. Custom orders require minimum quantity.
Precautions:
1. Install a filter at the inlet to prevent particles/debris from entering the sensor.
2. Magnetic materials or materials generating magnetic force may affect sensor performance.
3. Avoid installation in vibrating/shaking environments to maintain measurement accuracy.
4. Do not disassemble the sensor; unauthorized disassembly voids warranty.
5. Direct replacement without prior use may cause incompatibility—please provide feedback promptly.
6. Voltage differences:
• Standard: DC5-24V, rated DC24V, output high 23.5V, low 0.5V.
• Low-power (10μA): DC3.3-5.5V, rated 5V, output high 4.5V, low 0.5V.
7. When connecting to PLC, use PLC power supply and signal reception only; separate power may damage the Hall element.
Applications:
Water flow sensors are widely used in gas water heaters, electric water heaters, washing machines, water dispensers, wall-mounted boilers, electromagnetic water heaters, integrated water control machines, water management systems, heat pump hot water projects, one-card management systems, smart water meters (IC cards), campus card water vending systems, self-service water vending machines, water treatment equipment, pharmaceutical preparation systems, cooling systems, circulation systems, intelligent machinery, heating equipment, instrumentation, pharmaceutical manufacturing, and more.
