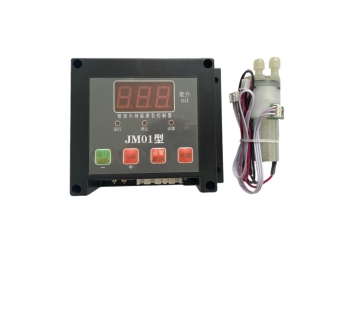

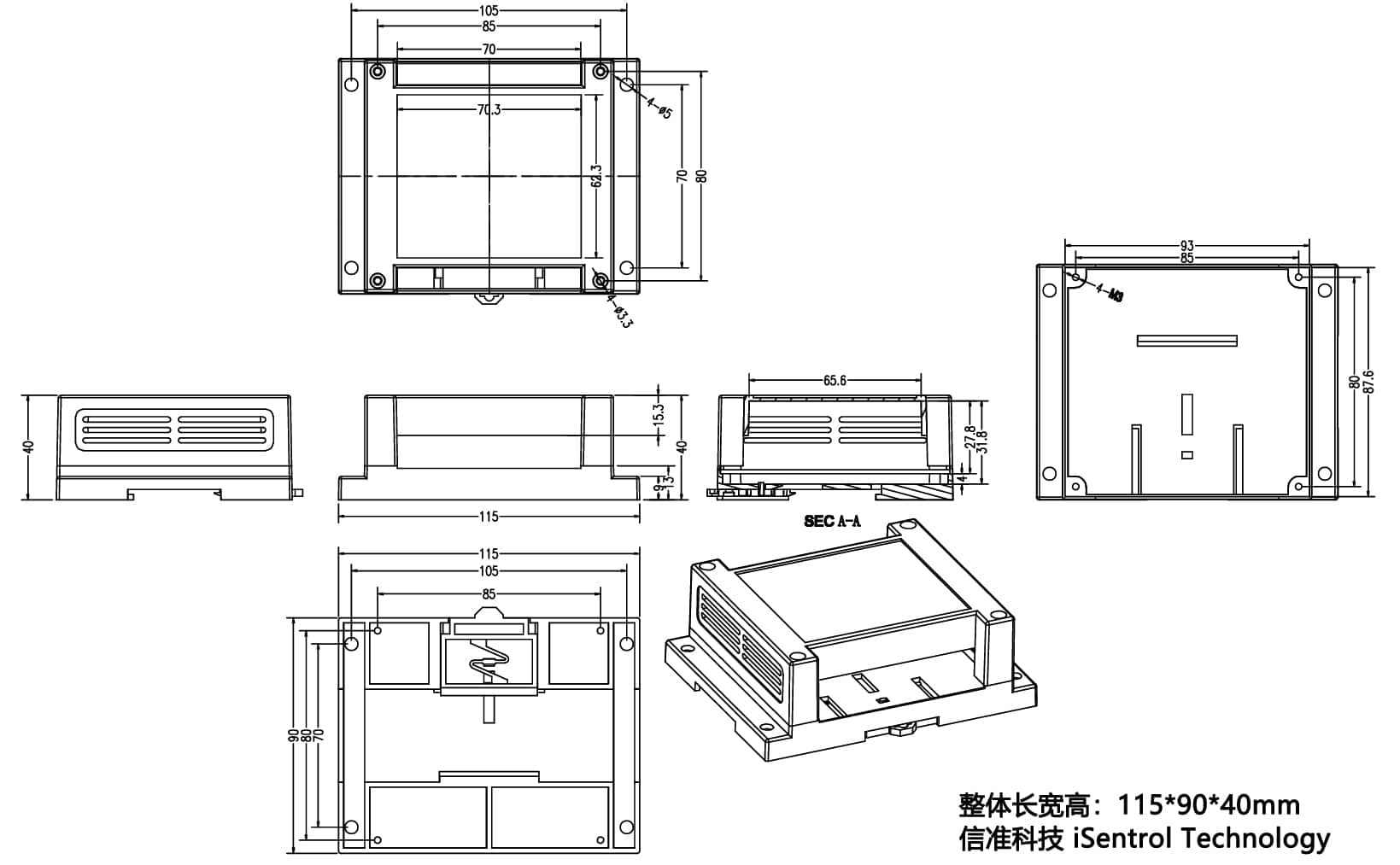

小剂量自动灌装控制器
该控制器由TVL100型定量给水控制器修改控制程序而来是一种经济型小剂量灌装系统，配有带传感器的微型隔膜泵可实现最少1ml（微剂量需要搭配定制电源）定量的精准控制且可抽取黏度比较大的液体。泵体流道为橡胶膜片无其他金属材质因此可对弱酸碱液体进行抽取，严禁抽取有机溶剂！！
该系统设定值范围为0.1-999ml，0-99.9毫升为小数显示100-999ml为整数显示。不同黏度液体请参照5.3、传感器设置部分设置传感器参数进行匹配。该隔膜泵清水开口流量约800ml/min。清水连续工作寿命约2000小时。
1、电路连接图
2、隔膜泵功能图
3、按键功能

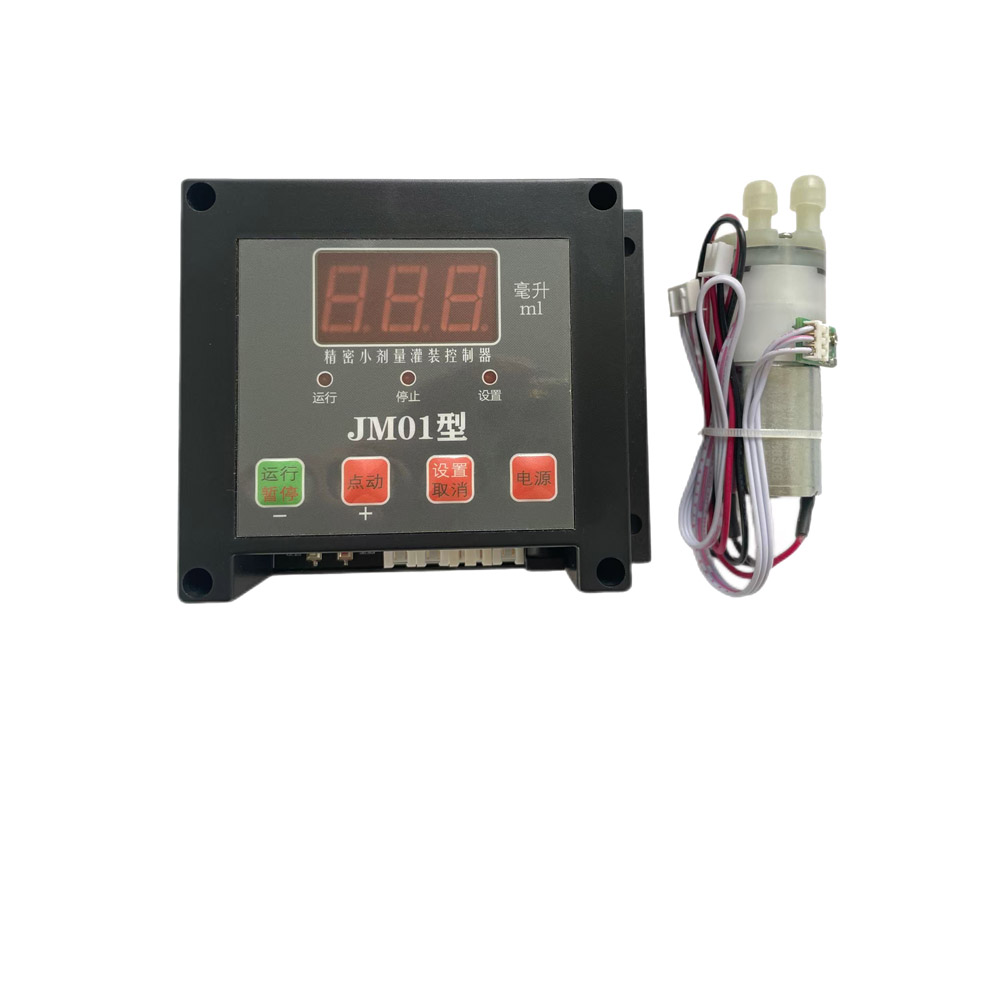

该控制器共配置6个按键。
功能如下:
3.1、运行/暂停键 功能：启动灌装、暂停灌装、设置状态下 ➕ 键。
3.2、点动键 功能：在待运行和暂停状态下点动给水，按下启动，松开停止（清洗设备），设置状态下 ➖ 键。
3.3、设置/取消键 功能 进入退出设置状态，在暂停状态按该键返回待运行状态。
3.4、电源键 功能 开关控制器电源。
3.5、传感器设置键（白色按钮） 功能 进入退出传感器设置状态 修改传感器参数匹配更多型号传感器。
3.6、重启键（红色按钮） 功能 重启控制器（无异常情况请勿重启）。
4、控制器状态
4.1、停止指示灯长亮——待运行状态
4.2、停止指示灯闪烁——点动/暂停状态
4.3、运行指示灯亮——运行状态
4.4、设置指示灯长亮——定量值设置状态
4.5、设置指示灯闪烁——传感器设置状态
5、操作与设置
5.1、设置控制器定量值
该控制器出厂时定量值预置为0，初次使用需要对定量值进行设置，方法如下：
按电源键开机，开机后为待运行状态，屏幕显示定量值。在待运行状态下长按设置键约2秒，进入设置状态，然后按 +或-键进行定量值的加减设置，在设置过程中长按+或-键约1.5秒，进入快加快减模式以便快速设置参数，设置完成后长按设置键约2秒，退出设置状态并保存设置数据，控制器返回待运行状态，定量值设置完毕。
5.2、操作方法
安装完成并进行定量值设置后即可对控制器进行使用操作，方法如下：
5.2.1 单次灌装：连接好管路，接通电源，控制器直接进入待运行状态，屏幕显示设定值，此时按运行/暂停键或者脚踏开关进入运行状态，隔膜泵开始启动工作，屏幕显示实时量，量到达设定值后隔膜泵自动关闭，单次灌装完成，控制器返回待运行状态，再次按运行/暂停键或者脚踏开关循环以上操作。
5.2.2：连续灌装：按下运行/暂停键或者脚踏开关不放，约2秒钟后，控制器进入连续灌装模式，每间隔0.7秒灌装一次，操作期间不需要松开运行/暂停键或者脚踏开关，松开既停。（间隔时间不可调，需要熟练以后才可操作，以免造成浪费。）
5.2.3、控制器暂停：再运行状态下按运行/暂停键，控制器进入暂停状态（停止指示灯闪烁），控制器暂停灌装，屏幕显示已经灌装量，再次按下继续。
5.2.4、点动出料：在待运行态下 按住点动键，进入点动/暂停状态（停止指示灯闪烁），启动泵，松开停止。屏幕显示点动流量，点动给水完成后须按设置/取消键清除流量数据，否则流量显示会在运行时累计，直到到达定量值后清零。点动时流量大于定量值后会归零。工作完毕后长按点动键可以清洗设备。
5.2.5、取消点动/暂停状态：点动/暂停状态下按设置/取消键，控制器将清除记录的给水量数据并返回待运行状态。
5.3、传感器设置（不同黏度设置不同参数）
在待运行状态下，按传感器设置键控制器进入传感器设置模式（设置指示灯闪烁），屏幕显示预置传感器参数，按+或-键进行对传感器参数进行加减操作，传感器参数越小出水量增加，反之出水量减少，根据实际情况取合适的传感器参数后按传感器设置键保存退出。（根据所抽取的介质粘度反复调节传感器参数使之实际出量与定量值匹配）
